差分晶振是一種差分多輸出有源晶體振蕩器，輸出差分信號使用2種相位彼此完全相反的信號,從而消除了共模噪聲,并產生一個更高性能的系統。具有2個或四個輸出引腳，常見的是六腳貼片晶振，也有10腳的差分晶振（saw型）。

差分晶振的特點：
1、輸出差分信號使用2種相位彼此完全相反的信號,從而消除了共模噪聲,并產生一個更高性能的系統，從而使得差分晶振的抗干擾能力更強，更穩定。最合適千兆以太網，光纖通道，SAS，PCI Express服務器，網絡，存儲，路由器/交換機，光傳輸設備。
2、輸出較高的頻率：較于普通有源晶振而言，差分貼片晶振的頻率相對都比較高,愛普生差分晶振頻率范圍一般從73.5MHz起可以做到700MHz。
3、可選電源電壓一般在2.5V-3.3V之間。
4、相對于常用的SPXO，差分晶振的價格更貴些。愛普生晶振代理商南山電子授權在1688運營的愛普生電子元器件旗艦店目前常用的兩款SG7050VAN和SG5032VAN樣品零售價格均為15元。這已經是交由會

差分晶振的常用封裝尺寸與引腳：

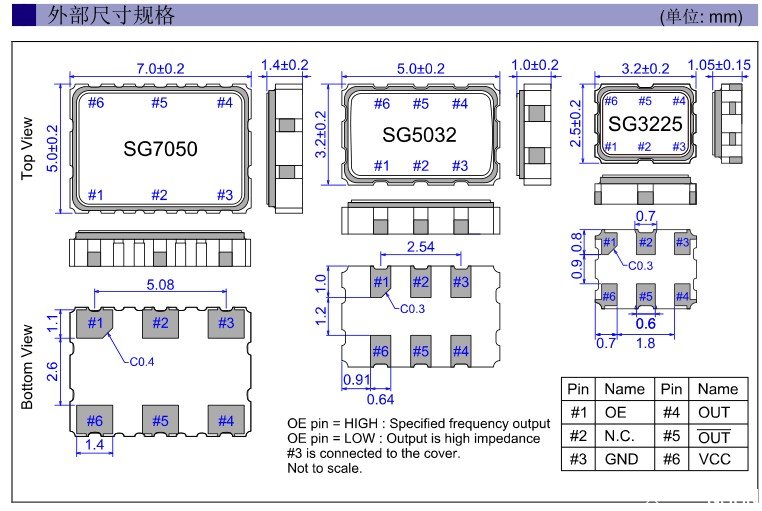

目前愛普生差分晶振主要是3225、5032和7050三個規格。差分<a href='http://www.shawn1.cn' target='_blank'><u>晶振</u></a>封裝與引腳示意圖

差分晶振的輸出波形有哪幾種?
主要有LVDS輸出、LV-PECL、HCSL三種。其中LVDS最為常用。

愛普生差分晶振主要型號：
SG7050VAN/EAN
SG5032VAN/EAN
SG3225VAN/EAN
SG7050EEN、SG3225HBN、SG7050EBN
查看愛普生差分晶振全系列型號及對應規格書下載，請點擊：http://www.shawn1.cn/oscillator/multi_output/index.html
